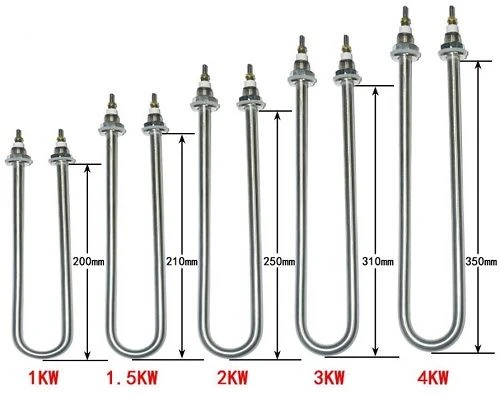

Trubkové topné těleso ve tvaru U

Datový list

Struktura trubkového topného prvku ve tvaru U je pryžový kroužek, přidržovací matice, izolační materiál, matice.

Trubkový ohřívač je nejuniverzálnějším a nejrozšířenějším zdrojem elektrického tepla pro průmyslové, komerční a vědecké aplikace.

Může být navržen v širokém rozsahu elektrických jmenovitých hodnot, průměrů, délek, zakončení a materiálů pláště. Materiál trubkového topného prvku obvykle používá nerezovou ocel, měď atd. Výběr materiálu lze určit z maximální teploty pláště.

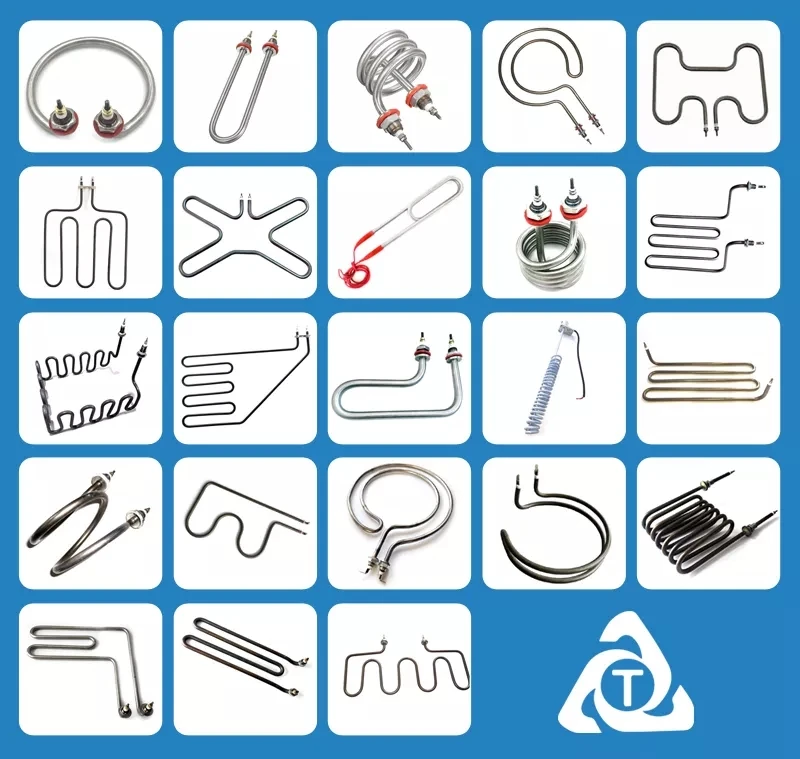

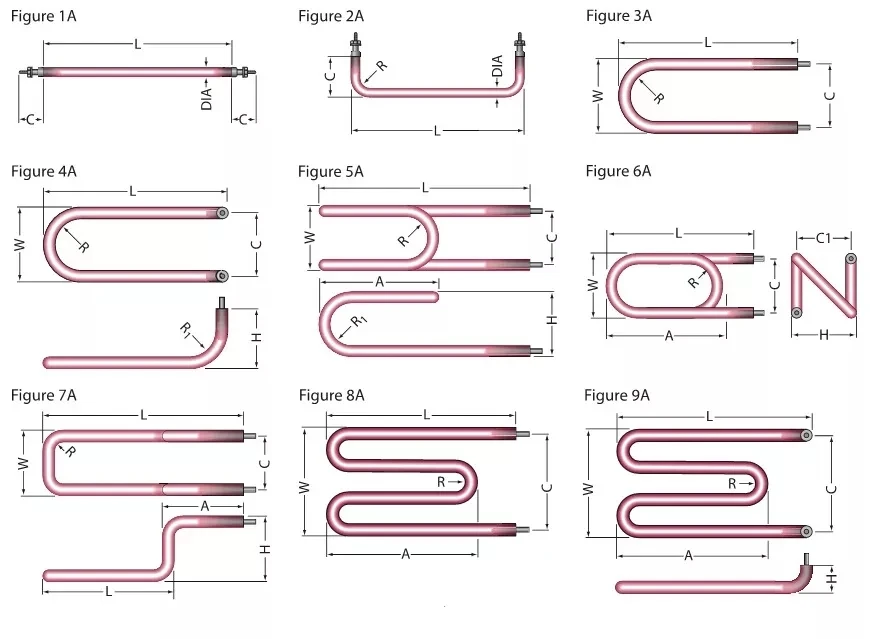

Trubkový ohřívač je ohýbán do různých tvarů požadovaných zákazníky pomocí smršťovací trubice, žíhání, ohýbání a dalších procesů. Tvar může být ve tvaru U, ve tvaru dvojitého U nebo ve tvaru 3 U, nebo může být podle toho přizpůsoben. Tímto způsobem lze zvýšit topný výkon v omezené délce nebo šířce, aby se zlepšil efekt použití.

Pokud se na povrchu objeví vodní kámen, uhlíkové usazeniny nebo jiné znečišťující látky, je třeba jej včas vyčistit, aby nedošlo k ovlivnění účinnosti odvodu tepla a zkrácení životnosti elektrického topného tělesa.

Existují dva typy ohřívačů ve tvaru U, jeden může být použit pro ohřev kapaliny, druhý se používá pro ohřev vzduchu, ohřívač ve tvaru U s upevňovacím prvkem obvykle používaným pro ohřev kapaliny, pro ohřev vzduchu, existuje upevňovací prvek.

Níže vidíme, jak sestavit ohřívač tvaru U:

1. Ten se spojovacím prvkem: potvrďte průměr otvoru, obvykle je o něco větší než průměr trubky. Poté potvrďte vzdálenost dvou otvorů, poté můžeme sestavit trubkový ohřívač.

2. Typ se spojovacím prvkem: potvrďte průměr otvoru podle závitu spojovacího prvku. Potvrďte vzdálenost dvou otvorů a poté namontujte topné těleso ve tvaru U s maticí.

Na co si dát pozor při použití trubkového topného tělesa ve tvaru U?

Plně pochopte způsoby zapojení topného tělesa, obvykle zapojení do hvězdy a trojúhelníkové zapojení, jeden článek lze připojit k 220V nebo 380V, více elektrických topných těles je připojeno k napětí 380V.

Plně pochopte požadavky na teplotu, zvolte vhodný výkon, za normálních okolností velký výkon, rychlý ohřev, rychlý ohřev.

Pokud je trubkový topný prvek ve tvaru U topným prvkem vzduchu, měli bychom věnovat zvláštní pozornost účinku rozptylu tepla prostředí použití, které je rozděleno na statický vzduch a proudící vzduch.

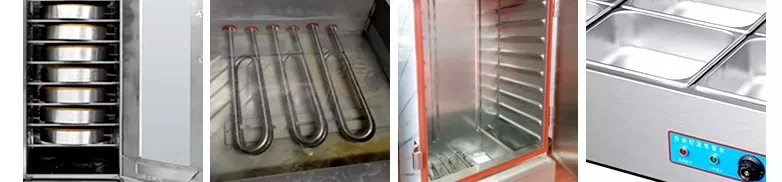

Aplikace

Výhody

Kromě jeho všestrannosti jsou dalšími výhodami použití trubkového topného tělesa:

· Schopný 600V nebo vyšší ve specifických aplikacích

· Může být předtvarován ve výrobě nebo tvarován na místě pomocí vhodných nástrojů

· Silná stěnová konstrukce je k dispozici pro vysokotlaké a vysoce korozní aplikace

· Dostupné průměry od {{0}}.26" do 0,496" pro individuální aplikace

· Měděné, ocelové nebo vysoce legované materiály pláště pro zmírnění koroze

· Schopnost vysoké teploty 1500 stupňů F+

Úvahy při výběru trubkového topného tělesa

Při výběru, který trubkový topný článek je vhodný pro vaši aplikaci, existuje několik faktorů, které byste měli zvážit, než se rozhodnete. Mezi faktory patří:

· Typ elektrického zakončení

· Regulace teploty

· Jmenovité napětí a příkon

· Požadavky na instalaci a montáž (držáky, kování atd.)

· Požadavky na tváření a ohýbání

· Provozní teplota

· Korozivní prostředí a účinky na ohřívač
